gaz
Chaudière murale à gaz à micro-accumulation
Chaudière murale à gaz à micro-accumulation.
Caractéristiques des chaudières murales à gaz à micro-accumulation:
- micro-ballon inox de seulement 4 litres intégré à la chaudière qui garantit:
de l’eau sanitaire disponible de suite en sortie de chaudière, réglable de 38° à 60°C
un débit spécifique de 14,1 l en version ventouse si la puissance chaudière est de 30 kW
- thermostat d’ambiance sans fil livré de série pour le confort chauffage aux

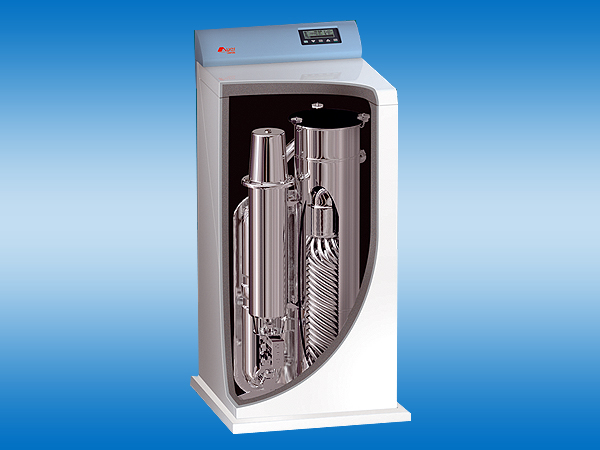

Avantages des chaudières à condensation
Avantages des chaudières à condensation. Quels sont les avantages des chaudières à condensation ? Pourquoi choisir une chaudière à condensation ? Quel est le coût d’une chaudière à condensation ?
Combustion du gaz naturel et chaleur sensible
Les fumées des gaz brûlés contiennent une forte teneur en vapeur d’eau qui s’échappe en constituant une perte de chaleur.
La technique des chaudières à condensation consiste à procéder à la récupération de cette chaleur dite sensible.
Mécanisme de restitution de chaleur des chaudières à condensation
- Dans une chaudière à condensation, les fumées sont refroidies au travers
Rendement de combustion des chaudières
Rendement de combustion des chaudières.
Qu’est ce que le rendement de combustion des chaudières ?
Le rendement de combustion des chaudières est le rapport obtenu en terme de chauffage entre la chaleur développée dans la chambre de combustion et l’énergie contenue dans le gaz.
La différence résulte des pertes par les fumées.
Rendement de combustion des chaudières actuelles:
Les chaudières actuelles ont un rendement de combustion élevé: entre 90 et
Tubage de conduit de cheminée
Tubage de conduit de cheminée traditionnel. Comment tuber un conduit de cheminée ?
Le tubage du conduit de cheminée consiste à introduire, à l’intérieur d’un conduit de cheminée traditionnel maçonné, un tube indépendant inoxydable.
Quels tubes utiliser pour le tubage du conduit de cheminée ?
Les tubes flexibles utilisés lors du tubage du conduit de cheminée sont en inox austénitique de nuance 316L, à simple peau ou à double peau. Si le conduit de cheminée ne présente pas de dévoiement, le tube rigide convient.
Les tubages souples en aluminium sont interdits pour évacuer les gaz d’une chaudière à basse température, de
Installation du conduit d’ évacuation des gaz brûlés
Installation du conduit d’ évacuation des gaz brûlés. Où installer le conduit d’ évacuation des gaz brûlés ?
Comment installer le conduit d’évacuation des gaz brûlés ?
Le conduit d’évacuation des gaz brûlés doit être non encastré, non incorporé ni engravé dans la maçonnerie, mais fixé par des colliers.
Le conduit d’évacuation des gaz brûlés ne doit être ni bloqué, ni scellé et sans contact avec des matériaux combustibles de la construction.
La base du conduit d’évacuation des gaz brûlés est munie d’un récupérateur de
Conduit d’ évacuation de gaz brûlés pour chaudière à circuit non étanche
Conduit d’ évacuation de gaz brûlés pour chaudière à circuit non étanche.
Le conduit d’évacuation des gaz brûlés doit être tel que l’eau de condensation pouvant provenir de la combustion des gaz ne puisse ruisseler dans la chaudière à circuit non étanche.
Prévoir le recueil de l’eau éventuelle de condensation en bas de conduit d’évacuation des gaz brûlés par une purge et son évacuation.
Effectuer le raccordement d’allure horizontale avec pente de 3% au moins vers le
Chaudières murales à circuit étanche
Chaudières murales à circuit étanche. Chaudières et circuit de l’air de combustion.
Principe de la chaudière murale à circuit étanche:
La chaudière est dite à circuit étanche car l’air nécessaire à la combustion est prélevé à l’extérieur et les gaz brûlés sont rejetés par sortie directe à l’extérieur.
Le flux entrant aspire l’air frais, et le flux sortant rejette les gaz brûlés. Le corps de chauffe est étanche et l’air de la pièce est intact.
Les chaudières se positionnent sur une paroi ( mur stable) avec une
Avantages de l’ évacuation des produits de combustion de la chaudière
Avantages de l’ évacuation des produits de combustion de la chaudière. Quels sont les avantages de l’ évacuation des produits de combustion de la chaudière ?
Intérêts de l’ évacuation des produits de combustion de la chaudière:
- la double fonction de ce système ventilation du logement/ évacuation des fumées de la chaudière permet d’éviter les contraintes de raccordement des chaudières à un conduit de cheminée ou à une ventouse.
- la VMC gaz est aussi facile à installer qu’une ventilation mécanique classique.
Chaudières à gaz à circuit non étanche
Chaudières à gaz à circuit non étanche.
Qu’est ce qu’une chaudière à gaz à circuit non étanche ?
Le circuit de combustion de la chaudière ( amenée d’air, chambre de combustion, sortie de gaz brûlés) est dit non étanche s’il communique, par l’une de ses parties, avec l’air du local où la chaudière est installée.
En général, l’air transite par le local pour arriver à la chambre de combustion de la chaudière.
Exemple d’une chaudière à gaz au sol ou murale avec évacuation des
Evacuation des gaz brûlés
Evacuation des gaz brûlés.
Emplacement des orifices d’évacuation des gaz brûlés
Les orifices d’évacuation qui rejettent les gaz brûlés à travers un mur extérieur doivent être situés:
- au moins à 0,40 m de toute baie ouvrante.
- au moins à 0,60 m d’un orifice de ventilation.
Les orifices d’évacuation des gaz brûlés débouchent directement sur une circulation extérieure en voie publique ou privée doivent être à 1,80 m de hauteur, sinon comporter un déflecteur amovible pour orienter les gaz évacués dans une
Chaudière à gaz avec sortie ventouse
Chaudière à gaz avec sortie ventouse.
Comment fonctionnent les chaudières à gaz avec sortie ventouse ?
Les ventouses équipent les appareils à circuit étanche.
L’amenée d’air frais et l’évacuation des gaz brûlés transitent uniquement par la ventouse de la chaudière.
L’extracteur de la chaudière refoule les produits de combustion vers l’extérieur par le tube central de la ventouse en même temps qu’il aspire l’air nécessaire au fonctionnement du brûleur.
Pour les chaudières classiques, le tracé du tube doit avoir une légère pente vers
Chaudières murales
Chaudières murales. Les chaudières murales se positionnent sur une paroi ( mur stable) et libèrent de la place au sol.
Les chaudières murales sont très répandues en milieu pavillonnaire pour répondre aux besoins classiques de chauffage et de production d’eau chaude.
Chaudières à gaz murales:
- les chaudières mixtes ( ou chaudières double service) avec production d’eau chaude sanitaire instantanée. Les chaudières mixtes ( ou chaudières double service) comportent 2 échangeurs, l’un pour le
Chaudières à ventouse
Chaudières à ventouse. Comment fonctionnent les chaudières à ventouse ?
Les chaudières à ventouse sont dites à circuit étanche. Les chaudières à ventouse sont munies d’un ventilateur extracteur, qui extrait les gaz brûlés et les rejette à l’extérieur.
Un orifice de diamètre 100 mm est généralement suffisant pour le passage de ventouse à travers la paroi.
La ventouse est constituée d’un double tube concentrique. L’espace annulaire entre le tube extérieur et le
Choisir un système de chauffage
Choisir un système de chauffage. Comment choisir un système de chauffage ? Quels sont les critères de choix d’un système de chauffage ?
Les caractéristiques d’une installation de chauffage dépendent des critères pris en compte et des choix personnels en fonction de l’habitation.
Critères de choix d’un système de chauffage:
- locaux à chauffer et volumes afin de respecter la réglementation thermique.
- niveau d’isolation de la structure: parois verticales (murs), plafonds, planchers, vitrages isolants et fermetures extérieures, aération par ventilation mécanique contrôlée, etc.
- choix de l’énergie: gaz naturel, fioul, électricité.
- modes de chauffage: radiateurs muraux ou
Chauffe-bains à gaz
Chauffe-bains à gaz.
Les Chauffe-bains à gaz servent à la production d’eau chaude sanitaire instantanée. Les chauffe-bains à gaz sont des appareils de puissance supérieure à 125 millithermies/ minute, ayant un débit nominal supérieur à 5 L/min et jusqu’à 16 L/ min qui peuvent alimenter plusieurs points de puisage.
Les chauffe-bains à gaz doivent obligatoirement être raccordés à un conduit. L’allumage
Chauffe-eau à gaz
Chauffe-eau à gaz.
Les Chauffe-eau à gaz servent à la production d’eau chaude sanitaire instantanée. Les chauffe-eau sont des appareils de moins de 125 millithermies/minute, ce qui correspond à un débit normal de 5 L/min ou à une puissance de 8,72 kW.
La règlementation actuelle est très exigeante en cas du non raccordement des chauffe-eau à un conduit d’évacuation des gaz brûlés ( sécurité de flamme, contrôle de l’atmosphère,
Installer une chaudière murale à gaz à double service
Installer une chaudière murale à gaz à double service.
Où installer une chaudière murale à gaz à double service ?
La chaudière murale à gaz à double service peut être installée en toute zone d’un logement mais en aucun cas au dessus d’une source de chaleur ou d’un appareil de cuisson.
10 mm sont nécessaire de part et d’autre de la chaudière murale à gaz pour permettre le montage ou le démontage. Prévoir 5 cm de dégagement de chaque côté de la chaudière murale à gaz et 30 cm au dessus.
La section d’amenée d’air neuf obligatoire doit avoir, dans le cas d’une entrée d’
Chaudière murale à gaz à double service
Chaudière murale à gaz à double service.
Les chaudières murales à gaz à double service sont des chaudières murales à gaz à haut rendement et sont équipées d’un brûleur à gaz atmosphérique silencieux, dont la puissance module entre 8 et 24 kW.
L’échangeur principal de la chaudière murale à gaz à double service est en cuivre, à surfaces d’échange renforcées, permettant d’obtenir un rendement de combustion de 92%.
La puissance maximale de la chaudière murale à gaz à double service peut être ajustée entre ces deux valeurs lorsque les besoins thermiques du logement à
Pourquoi choisir une chaudière murale à gaz à double service ?
Pourquoi choisir une chaudière murale à gaz à double service ?
Les chaudières murales à gaz à double service sont recommandées pour des applications de petite puissance ( de 8 à 24 kW).
Les chaudières murales à gaz à double service sont recommandées pour l’habitat neuf ou ancien, maison individuelle, etc.
Les chaudières murales à gaz à double service sont recommandées pour le chauffage central avec production d’eau chaude sanitaire, avec ou sans
Emplacement de chaudière murale
Emplacement de chaudière murale. Lors de l’installation de la chaudière murale, comment bien choisir l’emplacement de la chaudière murale ?
- Réserver une distance minimale de 20 mm de chaque côté de la chaudière murale
- hauteur minimale de 1,80 m pour le bas du coupe tirage s’il sert de ventilation haute
- Eviter de fixer la chaudière murale sur une cloison légère en raison du poids de la chaudière murale
- Eviter d’installer la chaudière murale au dessus d’une gazinière ou d’une machine à laver le linge
- Garder une visibilité sur l’écoulement d’eau provenant du circuit d’évacuation des
